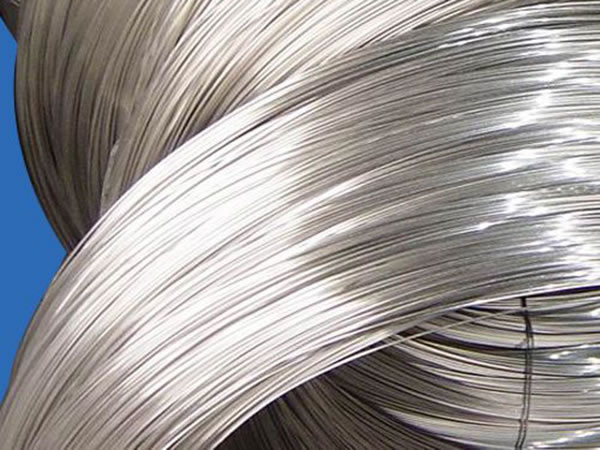

Fil à conducteur ACSR

Profil: Le fil d'acier galvanisé de haute résistance ou le fil à conducteur ACSR peut être fourni avec un seul brin ou sept brins. Notre fil est fabriqué selon différentes normes internationales en fonction de l'exigence des clients.
Matériau: acier à haute teneur en carbone
Diamètre: 1,25-4,77mm

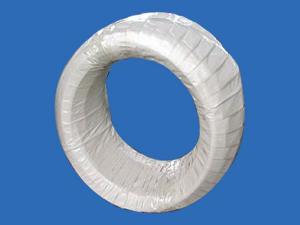

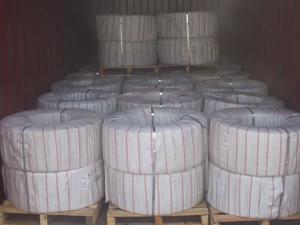

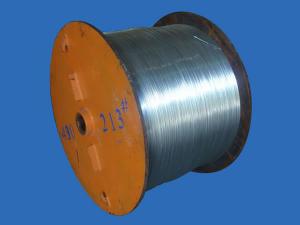

Emballage: en bobine, sur rouleau
Normes: ASTM B498, IEC60888, IS 398 - Partie II, etc.

Applications

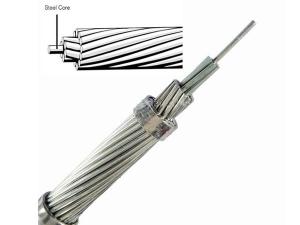

Le fil à conducteur ACSR est utilisé dans le renforcement des conducteurs en aluminium destinés à la distribution et transmission de l'électricité.

Un service personnalisé est fourni sur les exigences réelles des clients.

Paramètres techniques

	IS		BS	ASTM	IEC
ACSR	398 Part II	398 Part V	EN 50189	B-498	888 Regular
Year	1996	1996	2000	1993	1987

IS 398 - Partie II

Diamètre	Tolérance	Section	Poids approximatif	Charge de rupture KN*	Revêtement de zinc
		transversale		Charge de rupture KN*	Revêtement de zinc
				Avant	Minimum	Durée de trempe CuSO4 5H2O
				Échouage	Revêtement en poids	Durée de trempe CuSO4 5H2O
mm	mm	mm2	kg/km		g/m2	min
1.5	/-0.03	1.767	13.78	2.46	190	2
1.57	/-0.03	1.936	15.1	2.7	190	2
1.96	/-0.04	3.017	23.53	4.2	210	2
2.11	/-0.04	3.497	27.27	4.6	210	2
2.3	/-0.05	4.155	32.41	5.46	230	2-½
2.59	/-0.05	5.269	41.09	6.92	230	2-½
3	/-0.06	7.069	55.13	9.29	240	3
3.18	/-0.06	7.942	61.95	10.43	250	3
3.35	/-0.07	8.814	68.75	11.58	250	3
3.53	/-0.07	9.787	76.34	12.86	250	3
4.09	/-0.08	13.14	102.48	17.27	275	3-½

* 1 KN = 101.0 kg.

IS 398 - Partie V
Propriétés mécaniques

Diamètre nominal	Tolérance	Section transversale	Poids	Charge de rupture Min		Revêtement de zinc	Durée min de trempe du Cu
mm	mm /-	mm2	Kg/km	KN	Kg/mm2	g/m2	1 min
3.53	0.07	9.787	76.34	12.86	1312	250	3
2.3	0.05	4.155	32.41	5.63	574	230	2-½
2.54	0.05	5.067	39.52	6.87	700	230	2-½

Revêtement de la norme ASTM B498 - 93 Classe A

Diamètre nominal (mm)		Tolérance (mm)		Résistance à la traction min.		Résistance à 1% d'extension min		Allongement Min. %	Revêtement min de zinc	Diamètre d'emballage du mandrin
De	A- inclus		-	MPa	Kg/mm2	MPa	Kg/mm2	GL = 250 mm	g/m2	mm
1.27	1.521	0.038	0.025	1450	148	1310	133	3	183	3d
1.524	1.902	0.038	0.025	1450	148	1310	133	3	198	3d
1.905	2.283	0.038	0.025	1450	148	1310	133	3	214	3d
2.286	2.639	0.051	0.051	1410	144	1280	130	3.5	229	4d
2.642	3.045	0.051	0.051	1410	144	1280	130	3.5	244	4d
3.048	3.553	0.076	0.051	1410	144	1240	126	4	259	4d
3.556	4.569	0.102	0.076	1380	141	1170	119	4	274	5d
4.572	4.822	0.102	0.076	1380	141	1170	119	4	305	5d

Revêtement de zinc - BS 443 : 1982

Diamètre nominal (mm)		Revêtement min de zinc	Durée min de trempe
De	A- inclus	g/m2	1 minute
1.24	1.32	170	2
1.32	1.55	180	2
1.55	1.8	200	2
1.8	2.24	215	2
2.24	2.72	230	2-½
2.72	3.15	240	3
3.15	3.55	250	3
3.55	4.25	260	3
4.25	5	275	3-½
5	5.5	290	3-½

Commission internationale en électrotechnique - IEC 888- 1987 – Revêtement CLASSE 1
Niveau régulier

Revêtement de Zn - BS 443 : 1982

Diamètre nominal mm		Tolérance mm	Force de traction ultime min		Stress at 1 % Extension min		% Elongation min	TORSION	Revêtement min de zinc	Diamètre d'emballage du mandrin
De	A- inclus	/-	N/mm2	Kg/mm2	N/mm2	Kg/mm2	GL=250mm	GL=100xd	g/m2	(X x OD)
1.24	1.5	0.03	1340	137	1170	119	3	18	185	1
1.5	1.75	0.03	1340	137	1170	119	3	18	200	1
1.75	2.25	0.03	1340	137	1170	119	3	18	215	1
2.25	2.75	0.04	1310	134	1140	116	3	16	230	1
2.75	3	0.05	1310	134	1140	116	3.5	16	230	1
3	3.5	0.05	1290	132	1100	112	3.5	14	245	1
3.5	4.25	0.06	1290	132	1100	112	4	12	260	1
4.25	4.75	0.06	1290	132	1100	112	4	12	275	1
4.75	5.5	0.07	1290	132	1100	112	4	12	290	1
